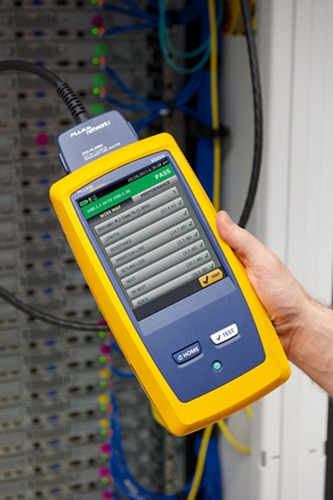

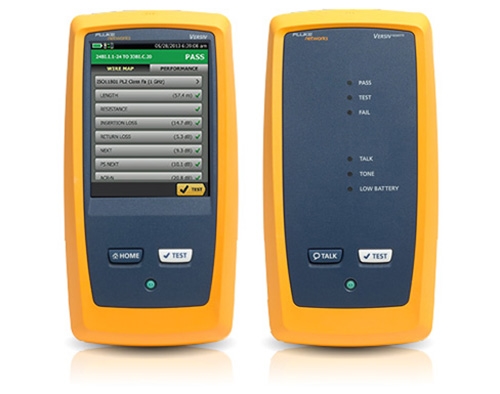

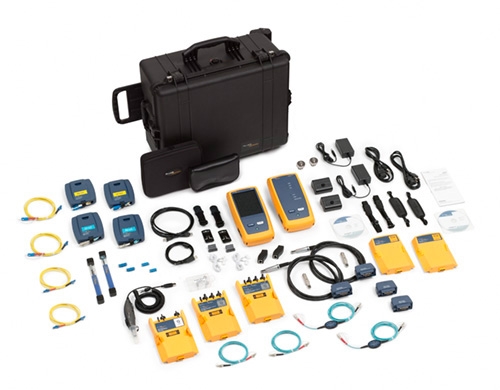

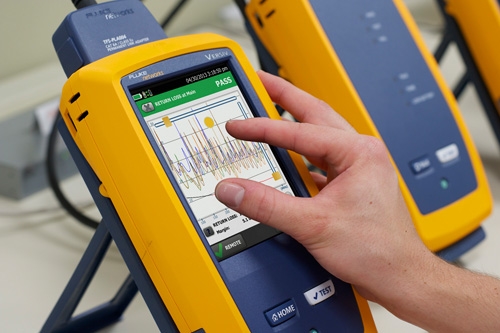

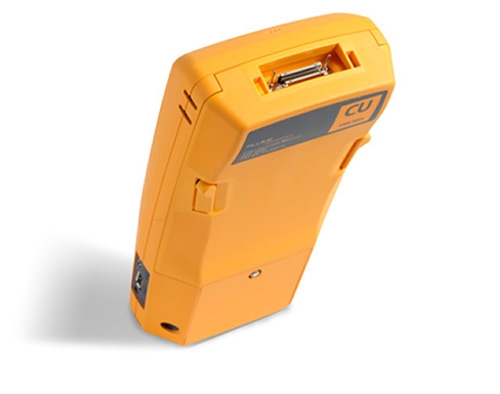

DSX-5000 mit OLTS Quad, OTDR Quad und Glasfaserinspektion

Zum Vergrößern in das Bild klicken

DSX-5000 mit OLTS Quad, OTDR Quad und Glasfaserinspektion

Art. Nr.: FLK-DSX-5000QOi-V

Keine Bewertungen

Bitte wählen Sie eine Variante

44.072,73 € *

Bestand:

* inkl. MwSt., zzgl. Versandkosten

** bei Lieferung innerhalb von Luxemburg

Beschreibung
Spezifikation

Enthält SMD Leuchtdioden, sehr kompakte Bauweise.

Abmessungen	Versiv-Hauptgerät mit DSX-5000-Modul und Batterie: 6,67 cm x 13,33 cm x 27,94 cm
Akku	Lithium-Ionen-Akkupack, 7,2 V (Hauptgerät und Remote)
Betriebseinsatzhöhe	4.000 m
Betriebstemperatur	0° C bis 45° C
Channel-Adapter	Steckverbindertyp: geschirmtes RJ45 Optionaler Steckverbindertyp: Tera
DC-Schleifenwiderstandstest	Bereich: 0 O bis 540 O Auflösung: 0,1 ? Genauigkeit: ± (1 O + 1 %) Überlasterholzeit: Weniger als 10 Minuten bis zur Nenngenauigkeit nach Überspannung.
Display	5,7 LCD mit projektiertem Kapazitäts-Touchscreen
Eingangsschutzbeschaltung	Geschützt gegen kontinuierliche Telco-Spannungen und 100 mA-Überstrom. Zeitweilige ISDN-Überspannungen werden keine Schäden verursachen.
EMV	EN 61326-1
Gehäuse	Robuster Kunststoff mit Schutzbeschichtung
Geschwindigkeit des Autotests	VollständigerAutotest Kategorie 5e oder 6/Klasse D oder E: VollständigerAutotest Kategorie 6A Klasse EA in 9 Sekunden: 10 Sekunden
Gewicht	Versiv-Hauptgerät mit DSX-5000-Modul und Batterie: 1,28 kg
Kabeltypen	Geschirmte und ungeschirmte paarige LAN-Verkabelung TIA-Kategorie 3, 4, 5, 5e, 6, 6A: 100 O ISO/IEC-Klasse C, D, E, EA, F und FA: 100? und 120?
Kalibrierung	Servicezentrum-Kalibrierungszeitraum: 1 Jahr
Ladedauer	4 Stunden zum Aufladen von 10 % bis 90 % Kapazität (Tester aus)
Lagertemperatur	-20° C bis +50° C
Laufzeit	8 Stunden typ.
Laufzeitverzögerung (mit Remote)	Bereich: 750 ns Auflösung: 1 ns Genauigkeit: ± (2 ns + 2 %)
Laufzeitverzögerung (ohne Remote)	Bereich: 4.000 ns Auflösung: 1 ns Genauigkeit: ± (2 ns + 2 %) 0 ns bis 750 ns, ± (2 ns + 4 %) 750 ns bis 4.000 ns
Permanent Link-Adapter	Steckertyp: geschirmtes RJ45 Optionaler Steckertyp: Tera
Relative Luftfeuchtigkeit	0% bis 90%, 0° C bis 35° C 0% bis 70%, 35° C bis 45 °C
Schwingung	Automatisch, 2 g, 5 Hz bis 500 Hz
Sicherheit	CSA 22,2 Nr. 61010, IEC 61010-1 2. Ausgabe + Änderungen 1, 2
Sprache	Englisch, Französisch, Deutsch, Spanisch, Portugiesisch, Italienisch, Japanisch und Chinesisch (Vereinfacht)
Stoß	1 m Fallversuch mit und ohne Modul und Adapter
Support	je nach Typ
Test-Standards	TIA: Kategorie 3, 4, 5, 5e, 6, 6A per TIA 568-C.2 ISO/IEC: Klasse C- und D-, E-, Ea-, F-, FA-Zertifizierung per ISO/IEC 11801:2002 und Nachträge Maximale Frequenz: 1.200 MHz
Twisted Pair-Verkabelung (mit Remote)	Bereich: 150 m Auflösung: 0,1 m Genauigkeit: ± (0,3 m + 2 %)
Twisted Pair-Verkabelung (ohne Remote)	Bereich: 800 m Auflösung: 0,1 m Genauigkeit: ± (0,3 m + 2 %) 0 m bis 150 m, ± (0,3 m + 4 %) 150 m bis 800 m
Unterstützte Testparameter	Verdrahtungsplan, Länge, Laufzeit, Verzögerungsabweichung, Gleichstrom-Schleifenwiderstand, Einfügedämpfung, Rückflussdämpfung , NEXT, ACR-N, ACR-F, Leistungssummiertes ACR-F, Leistungssummiertes NEXT, Leistungssummiertes ACR-N, PS ANEXT, PS AACR-F
Verzögerungsabweichung	Bereich: 0 ns bis 100 ns Auflösung: 1 ns Genauigkeit: ± 10 ns
