DSX-8000 CableAnalyzer™

Zum Vergrößern in das Bild klicken
FLUKE
Select
  • Mengenstaffelpreise:

  • Stück
  • 14.194,44 €
Bestand: Lieferzeit: 3 - 4 Tage  **
* inkl. MwSt., zzgl. Versandkosten

** bei Lieferung innerhalb von Luxemburg

DSX CableAnalyzer™ Serie

Beschleunigt jeden Schritt im Kupfer-Zertifizierungsprozess

  • Das modulare Versiv™-Design unterstützt Kupfer-Zertifizierung, Faseroptikdämpfung, OTDR-Tests und Prüfung der Glasfaser-Endflächen.
  • Bislang unerreichtes Geschwindigkeitsniveau bei Cat 6A, 8, Class FA und allen aktuellen Standards
  • Das ProjX™-System verwaltet die Aufgabenanforderungen und -fortschritte von der Einrichtung bis zur Systemakzeptanz, um die vollständige Durchführung aller Prüfungen zu gewährleisten.
  • Die Taptive™-Benutzeroberfläche erleichtert die Einrichtung und eliminiert Fehler.
  • Analysieren Sie Testergebnisse und erstellen Sie professionelle Testberichte mithilfe der LinkWare™-Management-Software.
  • Grafische Darstellung von Fehlerquellen (z. B. Nebensprechen, Rückflussdämpfung und Abschirmungsfehler) für noch schnellere Diagnose
  • Intertek-verifiziert gemäß TIA Level 2G – die strengsten Anforderungen an die Genauigkeit
  • Von Kabelherstellern weltweit empfohlen
  • Integrierte Prüfung auf Alien Crosstalk (Fremdnebensprechen)
  • Kompatibel mit Linkware™ Live. Live Linkware ermöglicht das einfache Verfolgen von Jobfortschritt, den Echtzeitzugriff auf Prüfergebnisse, um Probleme im Feld schnell zu beheben und die einfache Übertragung und Konsolidierung von Testergebnissen vom Testgerät zur LinkWare™ PC Cable Test Management Software.

Die DSX CableAnalyzer-Serie ist die Lösung zum Messen von Kupferverbindungen, die Messung und Zertifizierung von Twisted Pair-Verkabelungen bis 40-Gigabit-Ethernet ermöglicht und die für alle Verkabelungssysteme wie Cat 5e, 6, 6A, 8 oder Klasse FA eingesetzt werden kann. Die Zertifizierung einer Verkabelung ist ein Teil eines Prozesses, der bei System-Design beginnt und mit der System-Garantie endet. Je schneller dieser Prozess abgeschlossen ist, desto schneller rentiert sich die Investition. Leider gibt es viele Faktoren, die den Prozess verlangsamen. Eine falsche Konfiguration des Messgerätes, das Testen der falschen Grenzwerte, das Warten auf erfahrene Techniker für die Analyse oder Problembehebung, eine Missinterpretation der Ergebnisse und Berichte, die Kunden nicht verstehen können, sind nur einige Beispiele von vielen.

Die DSX CableAnalyzer-Serie ist Teil der Versiv-Produktfamilie für die Verkabelungszertifizierung, die eine präzise und fehlerfreie Zertifizierung bietet. An der Installation sind mehrere Teams, verschiedene Medientypen und mehrere Testanforderungen beteiligt. Bei der Rentabilität sind oft nur wenige Prozentpunkte das Zünglein an der Waage. DSX zertifiziert Kupferverkabelungen, ist mit allen Standards, einschließlich der Genauigkeitsstufe VI/2G konform, sorgt für eine einfachere Verwaltung von Aufträgen und führt zu einer schnelleren System-Garantie. Die Lösung richtet sich nicht nur an erfahrene Techniker und Projektmanager. Personen mit unterschiedlichen Fachkenntnissen können Einrichtung, Bedienung und Testberichte verbessern und gleichzeitig verschiedene Projekte verwalten.

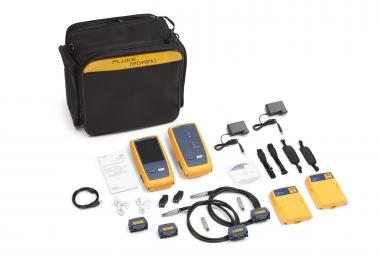

Lieferumfang:

  • 1 Versiv-Hauptgerät und Remote,
  • 2x DSX-8000 CableAnalyzer-Module,
  • Cat 8/Class I-Permanent Link-Adapter Set,
  • Cat 8/Class I-Channel Adapter Set,
  • 2x Headsets,
  • 2x Handschlaufe,
  • 2x Schultergurte,
  • Tragetasche,
  • USB-Schnittstellenkabel,
  • Versiv Open Source Software auf CD,
  • 2x AC-Ladegeräte,
  • 2x Universalkupplungen,
  • 2x AxTalk-Abschlussstecker,
  • Wi-Fi-Adapter,
  • Kalibrierungsbestätigung,
  • Kurzanleitungen
Abmessungen Versiv-Hauptgerät mit DSX-Modul und Batterie: 6,67 cm x 13,33 cm x 27,94 cm)
Akku Lithium-Ionen-Akkupack, 7,2 V
Betriebseinsatzhöhe 13.123 ft (4.000 m)
10.500 m (3.200 ft) mit Netzadapter
Betriebstemperatur 32°F bis 113°F (0°C bis 45°C)
Channel-Adapter Steckverbindertyp: Geschirmtes RJ45, Optionaler Steckverbindertyp: ab Sommer 2017 verfügbar
DC-Schleifenwiderstandstest Bereich: 0 O bis 540 O
Auflösung: 0,1 ?
Genauigkeit: ± (1 O + 1 %)
Überlasterholzeit: Weniger als 10 Minuten bis zur Nenngenauigkeit nach Überspannung. Referenzierung ist erforderlich nach wiederholter oder lang andauernder Überspannung.
Display 5,7 LCD mit projektiertem Kapazitäts-Touchscreen
Eingangsschutzbeschaltung Geschützt gegen kontinuierliche Telco-Spannungen und 100 mA-Überstrom. Zeitweilige ISDN-Überspannungen werden keine Schäden verursachen.
EMV EN 61326-1
Gehäuse Robuster Kunststoff mit Schutzbeschichtung
Geschwindigkeit des Autotests VollständigerAutotest Kategorie 5e oder 6/Klasse D oder E: 7 Sekunden. Vollständige 2-polige-Autotest Kategorie 6A Klasse EA: 8 Sekunden. Vollständiger Autotest in beide Richtungen nach Kategorie 8: 16 Sekunden
Hersteller-Artikelnummer DSX-8000-W INT
Kabeltypen Geschirmte und ungeschirmte paarige LAN-Verkabelung
TIA-Kategorie 3, 4, 5, 5e, 6, 6A, 8: 100 ?
ISO/IEC-Klasse C, D, E, EA, F und FA und I/II: 100? und 120?
Kalibrierung Servicezentrum-Kalibrierungszeitraum: 1 Jahr
Ladedauer Tester „Aus“: 4 Stunden zum Aufladen von 10 % bis 90 % Kapazität.
Lagertemperatur -30 °C bis 60 °C
Laufzeit 8 Stunden typ.
Laufzeitverzögerung (mit Remote) Bereich: 750 ns
Auflösung: 1 ns
Genauigkeit: ± (2 ns + 2 %)
Laufzeitverzögerung (ohne Remote) Bereich: 4000 ns
Auflösung: 1 ns
Genauigkeit: ± (2 ns + 2 %) 0 ns bis 750 ns
± (2 ns + 4 %) 750 ns bis 4000 ns
Permanent Link-Adapter Steckertyp: Geschirmtes RJ45
Optionaler Steckertyp: Tera (nur für DSX-5000, DSX-8000 wird ab Sommer 2017 verfügbar)
Relative Luftfeuchtigkeit Betrieb: 0 % bis 90 %, 32°F bis 95°F (0°C bis 35°C)
0 % bis 70 %, 95°F bis 113°F (35°C bis 45°C)
Schwingung Automatisch, 2 g, 5 Hz bis 500 Hz
Sicherheit CSA 22,2 No. 61010, IEC 61010-1 3rd Edition
Sprache Englisch, Französisch, Deutsch, Spanisch, Portugiesisch, Italienisch, Japanisch und Chinesisch (Vereinfacht)
Stoß 1 m Fallversuch mit und ohne Modul und Adapter
Support Standard
Test-Standards TIA: Kategorie 3, 4, 5, 5e, 6, 6A, 8 gem. TIA 568-C.2
ISO/IEC: Klasse C- und D-, E-, EA-, F-, FA- sowie I/II-Zertifizierung gemäß ISO/IEC 11801:2002 und Ergänzung
Maximale Frequenz: 2000 MHz
Twisted Pair-Verkabelung (mit Remote) Bereich: 150 m (490 Fuß)
Auflösung: 0,1 m oder 1 ft
Genauigkeit: ± (0,3 m + 2 %)
Twisted Pair-Verkabelung (ohne Remote) Bereich: 800 m (2600 Fuß)
Auflösung: 0,1 m oder 1 ft
Genauigkeit: ± (0,3 m + 2 %) 0 m bis 150 m - ± (0,3 m + 4 %) 150 m bis 800 m
Unterstützte Testparameter Verdrahtungsplan, Länge, Laufzeit, Verzögerungsabweichung, Gleichstrom-Schleifenwiderstand, Einfügedämpfung, Rückflussdämpfung , NEXT, ACR-N, ACR-F, Leistungssummiertes ACR-F, Leistungssummiertes NEXT, Leistungssummiertes ACR-N, PS ANEXT, PS AACR-F
Verzögerungsabweichung Bereich: 0 ns bis 100 ns
Auflösung: 1 ns
Genauigkeit ± 10 ns
