8314-1 EPC 8xcontact de protection switched PDU avec mesure d'énergie par phase

GUDE Expert Power Control 8314 8x switched PDU avec possibilités de mesure/d'évaluation intégrées pour les réseaux TCP/IP

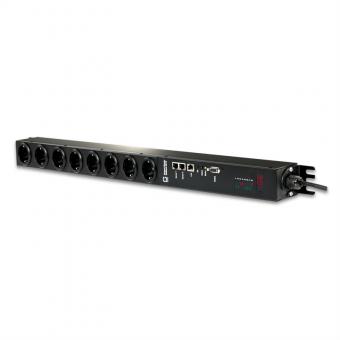

La série Expert Power Control 8314 permet de commuter et de mesurer le courant des appareils électriques via un réseau TCP/IP ou une connexion série. Sur la face avant de l'appareil se trouvent 8 sorties de charge, avec des prises à contact de protection. Ces 8 ports de puissance peuvent être activés séparément via une interface web, via l'interface série, via SNMP ou via le bouton-poussoir sur l'appareil. En outre, les consommateurs raccordés peuvent être commutés par le chien de garde IP en cas de dépassement de valeurs seuils prédéfinies pour les capteurs ou le courant. L'unité de distribution d'énergie dispose d'une capacité SNMPv3, SSL et IPv6 et supporte Telnet, Radius et Modbus TCP.Pour la mesure du courant total, l'Expert Power Control 8314 dispose de deux compteurs d'énergie (outlet-metered). Grâce aux connexions de capteurs, la température et l'humidité ambiantes peuvent être surveillées.

Caractéristiques de performance

• 8 ports d'alimentation commutables individuellement sur l'appareil, par HTTPS, par SNMP, au moyen d'un outil de ligne de commande ainsi que par interface sérielle
.
• 2 compteurs d'énergie par phase, un compteur permanent, un compteur pouvant être remis à zéro
.
• Mesure du courant, de la tension, de l'angle de phase, du facteur de puissance, de la fréquence, de la puissance active, apparente et réactive
.
• Points de courant évités lors de commutations simultanées grâce à un temps de latence automatique de 1 seconde
.
• Etat de commutation et temporisation à l'enclenchement (0...9999 secondes) réglables pour chaque port de puissance
.
• Séquence d'activation/désactivation programmable (mode batch) pour commuter les Power Ports et les faire revenir automatiquement à leur état précédent après un délai réglable
.
• Éviter les états critiques du système : Les consommateurs peuvent être activés ou désactivés en cas de dépassement de valeurs limites de capteur ou de courant prédéfinies
.
• Watchdog à 8 canaux, un watchdog propre (ICMP/TCP) peut être attribué à chaque port d'alimentation
.
• Ecran LED bien lisible pour l'affichage du courant total, de l'adresse IP, des valeurs des capteurs et des messages d'erreur
.
• Des relais spéciaux High Inrush empêchent le soudage des contacts de relais
.
• 2 raccordements pour des capteurs optionnels

Caractéristiques techniques

Affectation dynamique d'une adresse IP par DHCP ou affectation manuelle d'une adresse IP fixe
IPv6-ready
Mise à jour du firmware via Ethernet en cours de fonctionnement (sans redémarrage de l'appareil ou des sorties)
SNMP Get/Traps (SNMPv1, v2c, v3)
Compatibilité avec le syslog
Compatibilité avec la messagerie électronique (SSL, STARTTLS)
TLS 1. 0, 1.1, 1.2
Protection d'accès par contrôle d'accès IP
Login sécurisé via SSL
Configuration et contrôle via Telnet
Protocole Radius et Modbus TCP supportés
Configuration simple et flexible via navigateur web, programme Windows ou Linux
10/100 Mbit/s 1 raccordement au réseau (CEI C20, max. 16 A)
8 sorties de charge contact de protection (contact de protection, max. 16 A)
1 raccordement au réseau RJ45 (10/100 Mbit/s)
1 interface série RS232 (Sub-D, 9 pôles)
2 entrées de capteur (RJ45) pour capteurs optionnelsDimensions
19 pouces, 1 UH
LxHxP : 69 x 6 x 7 cm (sans pattes de fixation)
Poids : environ 3 kg
Température de fonctionnement : 0-50 °C
Température de stockage : -20 - 70 °C
Humidité relative : 0 - 95 % (sans condensation)
