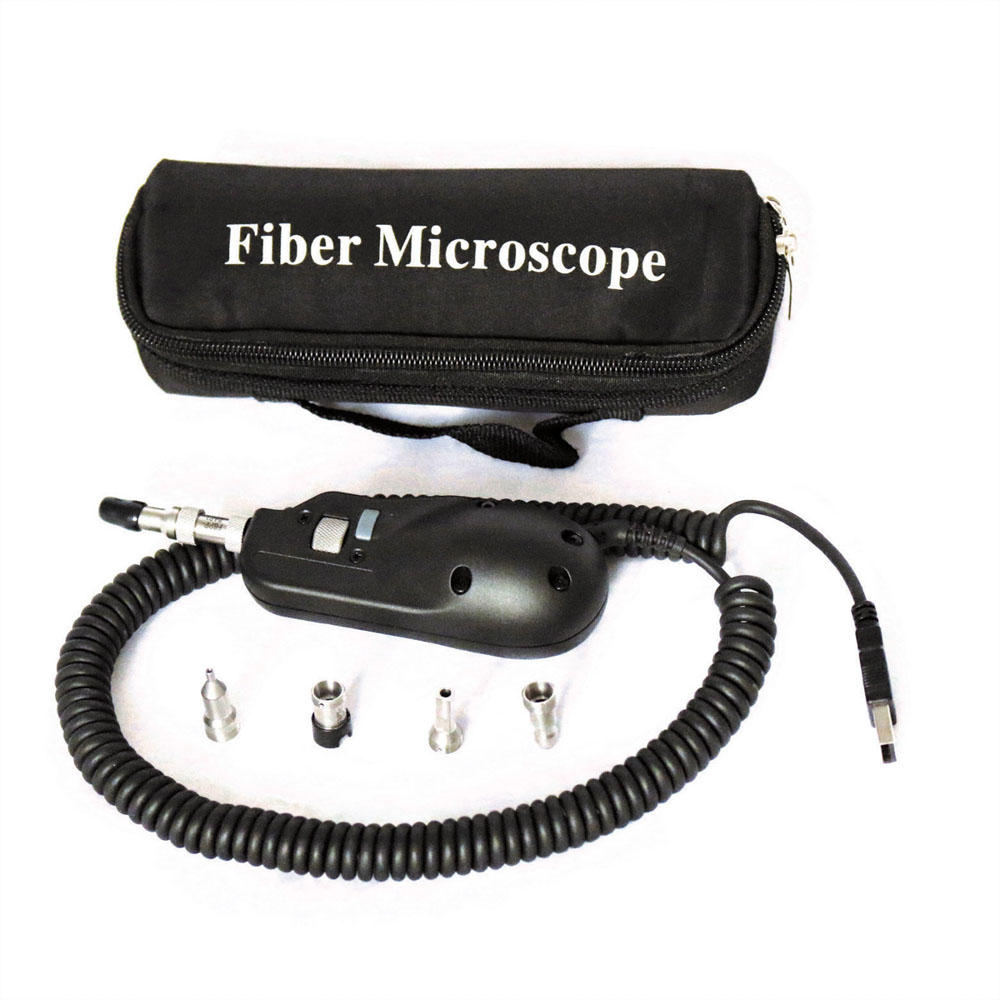

Kit de contrôle numérique pour fibre optique USB, microscope numérique WX_FX_INSP_KIT

Microscope numérique à fibre optique pour contrôler les extrémités des connecteurs

Lors du contrôle des liaisons à fibre optique, ainsi qu'avant chaque connexion des connecteurs à fibre optique, il convient de contrôler et d'évaluer les surfaces des connecteurs afin d'éviter que des salissures n'altèrent la qualité de la transmission ou n'endommagent la surface de contact. Le nouveau microscope à fibre optique permet de contrôler rapidement et facilement les extrémités des connecteurs et de les soumettre à une évaluation automatique selon la norme CEI 61300-3-35. Grâce à sa connexion USB, le microscope peut être facilement connecté au WireXpert ou au FiberXpert et l'évaluation correspondante des extrémités des connecteurs peut être jointe aux protocoles de mesure.

• Contrôle et évaluation de la surface de la fibre optique d'une simple pression sur un bouton
• Évaluation automatique selon la norme CEI 61300-3-35
• Utilisation simple et analyse rapide
• Compatible avec WireXpert et FiberXpert, NetXpert XG et LinkXpert M3
• Adaptateurs pour les connecteurs fibre optique les plus courants inclus dans la livraison

• Champ de vision à faible grossissement : horizontal 740 µm, vertical 550 µm
• Champ de vision à fort grossissement : horizontal 370 µm, vertical 275 µm
• Image en direct : 640 x 480 fps
• Connexions : USB 2.0 (rétrocompatible avec USB 1.1)
• Capteur de caméra : 2560 x 1920, CMOS 1/2,5 pouce
• Détection des corps étrangers : <1 µm
• Source optique : LED bleue, durée de vie supérieure à 100 000 heures
• Précision : ±1 m ± 10-5 x distance ± résolution de balayage (hors incertitudes de l'indice de groupe)
• Méthode d'éclairage : coaxiale
• Alimentation : port USB
