8221-1 EPC NET Multiprise IP, 2x 6, mesure de courant

PDU commutée à 12 voies avec capacités de mesure/évaluation intégrées pour les réseaux TCP/IP

L'Expert Power Control 8221-1 permet la commutation et la mesure du courant des appareils électriques via un réseau TCP/IP ou une connexion série. Il y a 12 sorties de charge (max. 10 A) à l'arrière de l'appareil. Ces 12 ports d'alimentation peuvent chacun être commutés séparément via une interface web, via l'interface série, via SNMP ou via le bouton sur l'appareil. L'unité de distribution d'énergie dispose de capacités SNMPv3, SSL et IPv6 et prend en charge Telnet.

Les sorties de l'Expert Power Control 8221-1 sont combinées en deux banques indépendantes, chacune avec six ports d'alimentation. Chaque banque dispose de deux compteurs de puissance et il est possible de mesurer diverses grandeurs électriques. Deux lignes d'alimentation séparées peuvent être utilisées pour commuter 32 A ou 7500 W via l'appareil (double circuit). Grâce aux connexions de capteurs, la température et l'humidité ambiantes peuvent être surveillées.

Caractéristiques des performances

• 12 ports d'alimentation commutables individuellement sur l'appareil, via HTTP, via SNMP, avec outil de ligne de commande ou port série
• 2 compteurs d'énergie/banque, un compteur compte en permanence, l'autre compteur est réinitialisable
• Mesure du courant, de la tension, de l'angle de phase, du facteur de puissance, de la fréquence, de la puissance active, apparente et réactive
• Les pics de courant lors d'opérations de commutation simultanées sont évités grâce à une latence automatique de 1 seconde
• Une commutation par paire des sorties est possible
• Etat de commutation et délai de mise en marche (0...9999 secondes) réglables par port après une coupure de courant
• Séquence de marche/arrêt programmable (mode batch) pour changer de port et réinitialiser automatiquement l'état précédent après une période de temps réglable
• Réglage automatique de l'état initial des ports après le redémarrage
• 12 canaux, chaque port peut se voir attribuer son propre chien de garde (ICMP/TCP)
• 2 connexions indépendantes au réseau (230 V) pour les mêmes phases ou des phases différentes

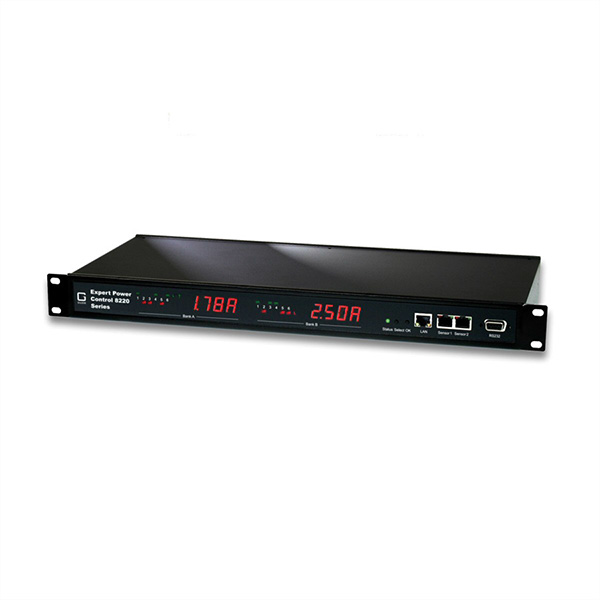

• Par banque un affichage LED pour indiquer : le courant total, l'adresse IP, les valeurs du capteur, les messages d'erreur
• Relais spéciaux à courant d'appel élevé contre la soudure des contacts de relais pendant les pics de courant d'appel
• 2 ports pour les capteurs optionnels
• Protection intégrée contre les surtensions

Réseau

Attribution dynamique d'une adresse IP par DHCP ou attribution manuelle d'une adresse IP fixe. Mise à jour du microprogramme via Ethernet à la volée (sans redémarrage de l'appareil ou des sorties).

• SNMP Get/Traps (SNMPv1, SNMPv2c)
• HTTP/HTTPS, Courriel (SSL, STARTTLS)
• Syslog support
• Protection de l'accès par le contrôle d'accès IP
• Connexion sécurisée via SSL
• Configuration et contrôle possibles via Telnet
• Configuration facile et flexible via un navigateur web, un programme Windows ou Linux
• 10/100 Mbit/s

Connexions

• 2 connexions au réseau (IEC C20, max. 16 A, 230 V)

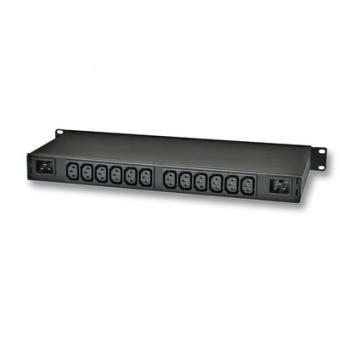

• 2 x 6 sorties de charge (IEC C13, max. 10 A)
• 1 connexion au réseau RJ45 (10/100 Mbit/s)
• 1 interface série RS232 (Sub-D, 9-pin)
• 2 entrées de capteur (RJ45) pour les capteurs optionnels

Dimensions

• 19 pouces, 1 RU
• LxHxP : 43,9 x 4,4 x 19,5 cm
• Poids : environ 2,9 kg
• Température de fonctionnement : 0-50 °C
• Température de stockage : -20 - 70 °C
• Humidité relative : 0 - 95% (sans condensation)

Portée de la prestation

• Expert du contrôle de la puissance 8221-1
• 2 câbles de connexion (Schuko - IEC C19)
• CD-ROM Drivers, Tools & Manuals
• Guide de démarrage rapide
