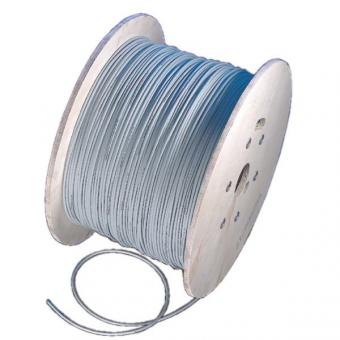

UC300 HS24 SF/UTP H AWG 24, gris

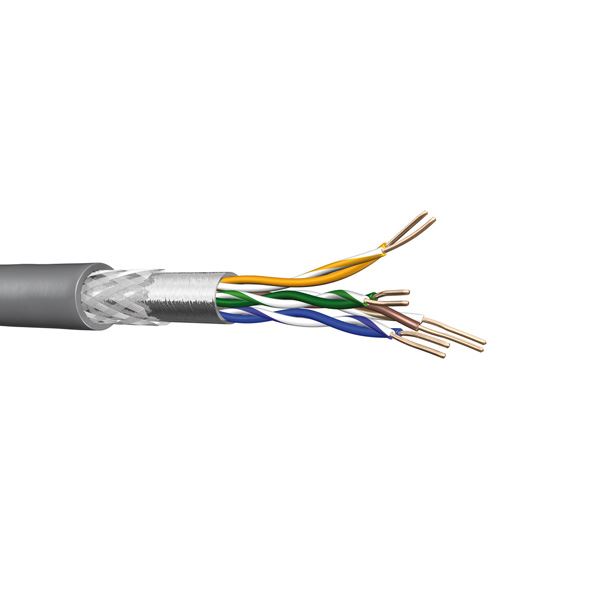

Aufbau

• Leiter: Cu-Draht, blank Ø 0,51 mm (AWG24)
• Isolierung: Polyethylen, Ø 0,95 mm
• Verseilung: 2 Adern zum Paar
• Verseilung: 4 Paare zur Seele
• Gesamtschirm: Aluminium-beschichtete Kunststoff-Verbundfolie und Kupfergeflecht, verzinnt (Bedeckung ca. 40%)
• Schutzmantel: FRNC, grau RAL 7032

Elektrische Eigenschaften bei 20 °C±5 °C

• Schleifenwiderstand <= 190 Ohm/km
• Widerstandsunsymmetrie <= 2%
• Isolationswiderstand (500 V) >= 2000 MOhm*km
• Kapazität bei 800 Hz (Richtwert) 48 nF/km
• Kapazitätsunsymmetrie (Paar/Erde) <= 1500 pF/km
• Relative Ausbreitungsgeschwindigkeit ca. 67 %
• Signallaufzeit <= 535 ns/100 m
• Laufzeitunterschied <= 20 ns/100 m
• Prüfspannung (DC, 1 min) Ader/Ader und Ader/Schirm: 1000 V
• Kopplungswiderstand bei 1 MHz <= 20 mOhm/m
• Kopplungswiderstand bei 10 MHz <= 20 mOhm/m
• Kopplungswiderstand bei 30 MHz <= 30 mOhm/m
• Kopplungswiderstand bei 100 MHz <= 60 mOhm/m
