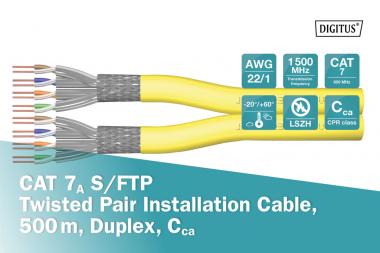

Câble d'installation CAT 7A classe FA, S/FTP, paire torsadée, 500 m, duplex, 1 500 MHz

Normes orientées vers l'avenir et qualité high-end pour votre réseau.

• 10 GBit Ethernet
• Fréquence de transmission 1 500 MHz
• Certifié Permanent link
• Support PoE Power over Ethernet
• BauPVO classe Cca-s1a d1 a1

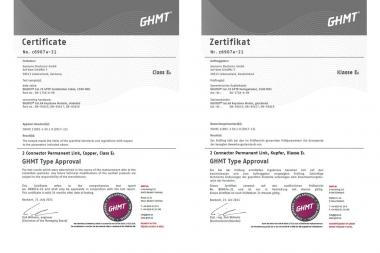

• Certifié GHMT PVP

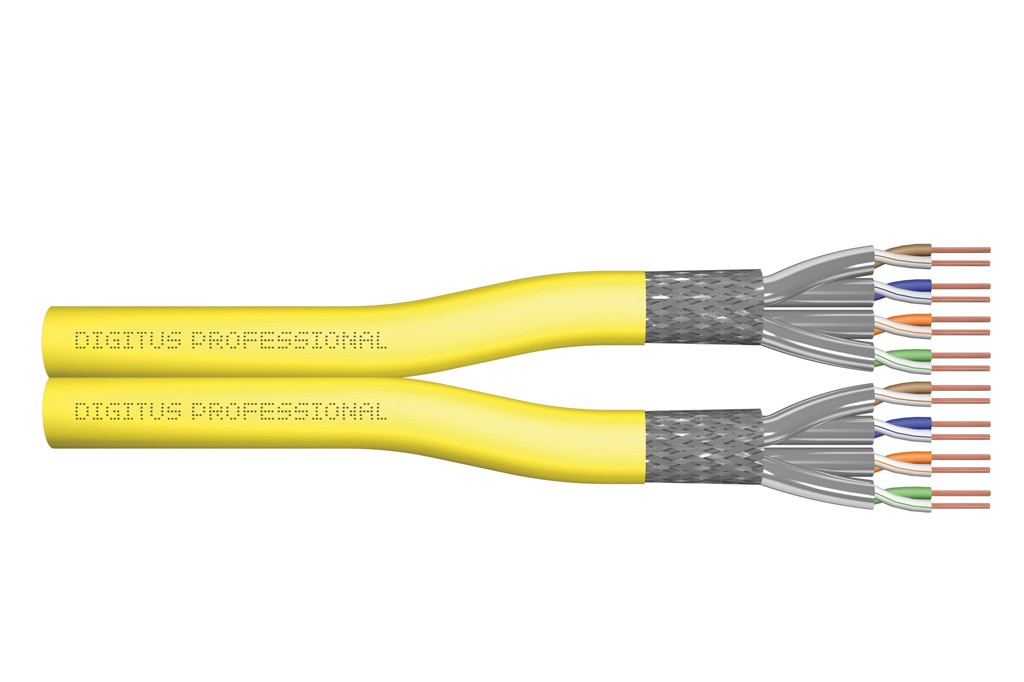

Le câble d'installation DIGITUS® CAT 7A S/FTP se caractérise par la structure de câble suivante 4x2x AWG 22/1 et atteint une fréquence de transmission allant jusqu'à  1 500 MHz. La gaine de câble sans halogène est conforme aux normes IEC 60332-3-24, FRNC-C, LSZH-3 et au BauPVO Euroclasse Cca. Le câble convient pour le câblage de bâtiments structuré dans les secteurs secondaire et tertiaire. Conforme aux normes ISO/IEC 11801, DIN EN 50173, DIN EN 50288-9-1.

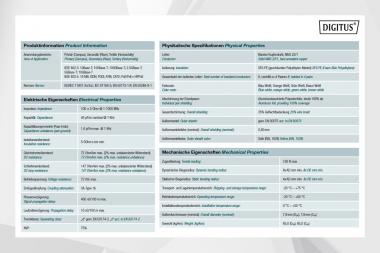

Détails techniques :

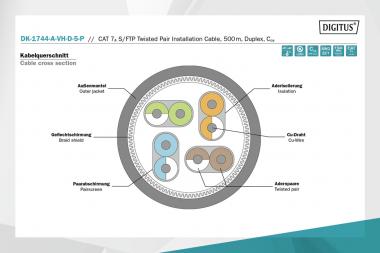

• Caractéristiques physiques
• Conducteur : Fil de cuivre nu, AWG 22/1
• Isolation : SFS-PE (gaine en mousse de polyéthylène)
• Nombre total de conducteurs isolés : 8, torsadés en 4 paires
• Code couleur : Bleu-blanc, orange-blanc, vert-blanc, marron-blanc
• Protection de chaque paire : Film polyester doublé d'aluminium, recouvre 100 %
• Protection totale : tresse en cuivre
• Enveloppe extérieure : de Dca à  CCA conf. EN 50575
• Épaisseur de l'enveloppe ext. (nominale) : 0,60 mm (CCA)
• Couleur de l'enveloppe extérieure : Jaune (RAL 1028)
• Caractéristiques mécaniques
• Décharge de traction : 150 N max.
• Rayon de courbure dynamique : 8x AD mm min.
• Rayon de courbure statique : 4x AD mm min.
• Plage de températures de transport et de stockage : de -20 °C à  +75 °C
• Plage de températures de fonctionnement : de -20 °C à  +60 °C
• Plage de températures d'installation : de 0 °C à  +50 °C
• Diamètre extérieur simplex (nominal) : 8 mm (CCA)
• Poids (kg/km) : 68 kg (CCA)

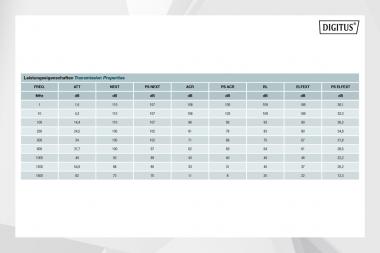

• Caractéristiques électriques
• Impédance : 100 ± 5 ohms @ 1-1 000 MHz
• Capacité : 40 pF/m nominal @ 1 KHz
• Déséquilibre de capacité (couple terre) : 1,6 pF/m max. @ 1 KHz
• Résistance d'isolation : 5 GOhm x km min.
• Résistance en courant continu : 72 ohms/km max. (2 % max. résistance déséquilibrée)
• Résistance de boucle : 147 ohms/km max. (2 % max. résistance déséquilibrée)
• Tension de fonctionnement : 72 Vdc max.
• Perte d'insertion : 80 dB
• Retard de phase : 450 nS/100 m max.
• Délai de propagation : 10 nS/100 m max.
• Classe de dissociation : « d » selon EN 50174-2
• NVP : 75 %
