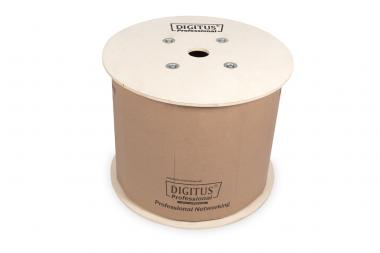

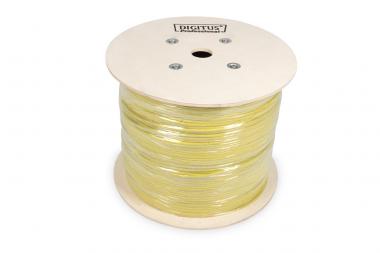

Câble d'installation à  paire torsadée CAT 7A S/FTP, AWG 23/1 , 1000m, simplex, B2ca

Le câble d'installation DIGITUS® CAT 7A S/FTP 4x2x AWG22/1 jusque 1500 MHz. La gaine de câble sans halogène correspond aux normes IEC 60332-3-24, FRNC-C, LSZH-3 et CPR Euroklasse B2ca. Conforme aux normes ISO/IEC 11801, DIN EN 50173, DIN EN 50288-4-1.

• 10 GBit Ethernet
• 1500 MHz fréquence de transmission

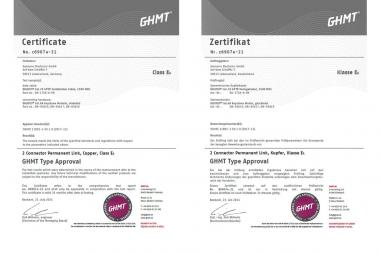

• Certifié Permanent link
• PoE Power par support Ethernet

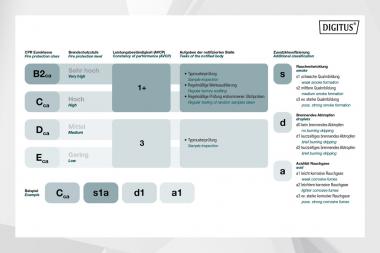

• BauPVO classe B2ca

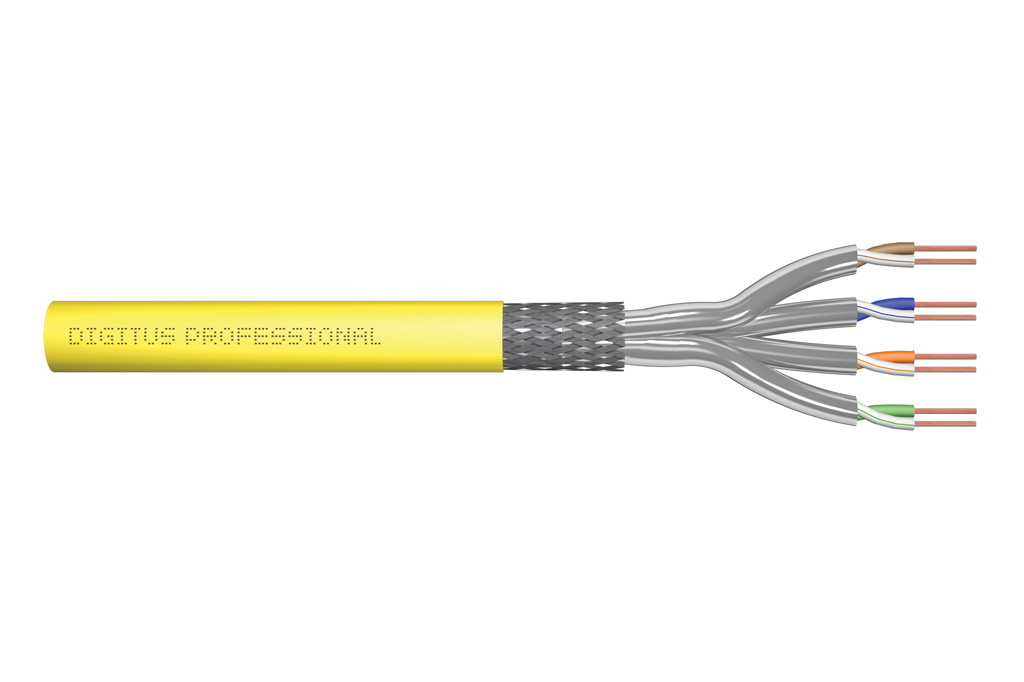

Le câble d'installation DIGITUS® CAT 7A S/FTP se caractérise par la structure de câble suivante 4x2x AWG22/1 et atteint une fréquence de transmission jusque 1500 MHz. La gaine de câble sans halogène correspond aux normes IEC 60332-3-24, FRNC-C, LSZH-3 et CPR Euroklasse B2ca. Le câble convient pour le câblage de bâtiments dans les domaines secondaire et tertiaire. Conforme aux normes suivantes ISO/IEC 11801, DIN EN 50173, DIN EN 50288-4-1.

Détails techniques :

• Propriétés physiques :
• Conducteur : Fil de cuivre nu AWG 22/1
• Isolation : SFS-PE (gaine en mousse de polyéthylène)
• Nombre total de capteurs isolés : 8, torsadés en 4 paires
• Code couleur : Bleu-blanc, orange-blanc, vert-blanc, marron-blanc
• Blindage de chaque paire : film polyester doublé d'aluminium, couvre 100 %
• Protection totale : Protection tresse en cuivre
• Gaine extérieure : Sans halogène EN 50575
• Épaisseur de gaine extérieure: 0,50 mm (Eca); 0,52 mm (Dca); 0,60 mm (Cca); 0,60 (B2ca)
• Couleur: jaune
• Propriétés mécaniques :
• Résistance à  la traction : 150 N max.
• Rayon de courbure dynamique : 8x AD mm min.
• Rayon de courbure statique : 4x AD mm min.
• Plage de températures de transport et de stockage : -20 °C à  +75 °C
• Plage de températures de fonctionnement : -20 °C à  +50 °C
• Plage de températures d'installation : 0 °C à  +50 °C
• Diamètre extérieur : 7,0 mm (Eca); 7,2 mm (Dca); 7,5 mm (Cca); 7,5 mm (B2ca) nominal
• Poids: 49,5 kg (Eca); 51 kg (Dca), 53 kg (Cca); 53 kg (B2ca)
• Caractéristiques électriques :
• Impédance moyenne : 100±15 Ohm pour @ 4 - 1000 MHz; 100±25 OHM @ 100-600 MHz
• Capacité : 45 pF/m nominal @ 1 KHz
• Déséquilibre de capacités (paire-terre) : 1,6 pF/m max. @ 1 KHz
• Résistance d'isolation : 5 Gohm x km min.
• Résistance en courant continu : 95 Ohm/km max. (2 % max. résistance déséquilibrée)
• Résistance de boucle  : 190 ohm/km max. (2 % max. résistance déséquilibrée)
• Tension de fonctionnement : 72 Vdc max.
• Perte d'insertion: CA-Type 1b
• Retard de phase : 450 nS/100 m max.
• Délai de propagation : 10 nS/100 m max.
• Classe de dissociation : « d » selon EN 50174-2
• NVP : 79 %
