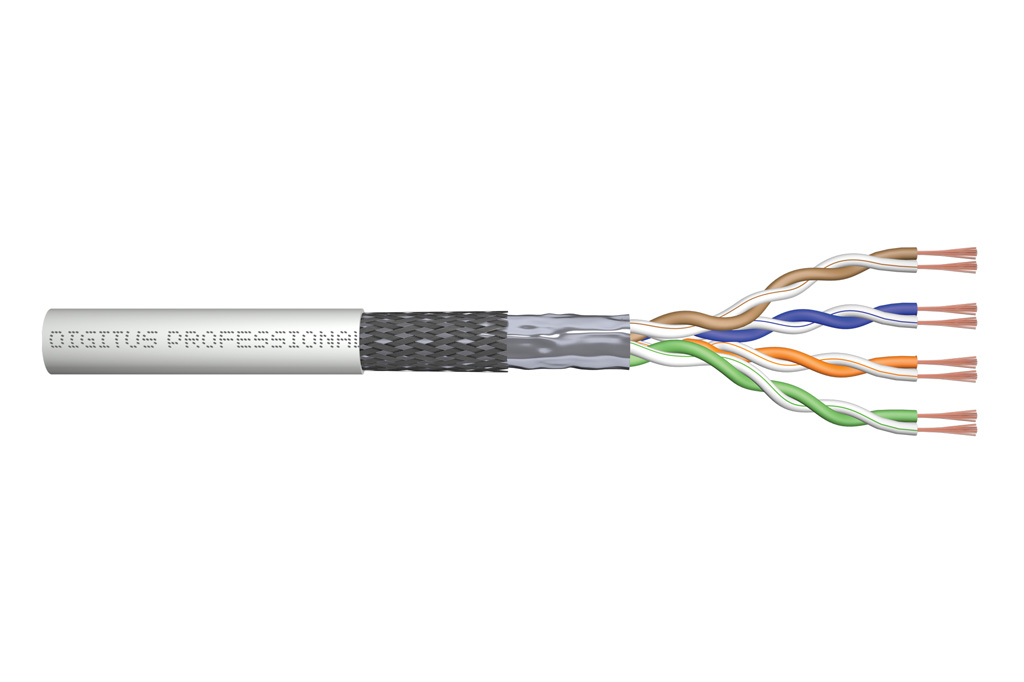

CAT 5e SF/UTP Twisted Pair Roh-Patchkabel

Zukunftsorientierte Standards und High-End Qualität für Ihr Netzwerk.

• Geeignet für die direkte Montage von RJ45-Steckern zur Herstellung von Patchkabeln
• Zum Aufbau von Verkabelungsstrecken der Klasse D, 100 MHz
• Gem. den Normen ANSI/TIA 568-C; ISO/IEC 11801 2nd Ed.; EN 50173; EN 50288-3-1
• Innenleiter: Kupfer (Cu)
• PoE kompatibel

Die Roh-Patchkabel werden hergestellt und getestet nach dem ISO/IEC 11801 und DIN EN 50173 Standard. Sie garantieren, dass die Kabelinstallation der ISO & EN Channel Spezifikation entspricht und bieten somit eine hervorragende Leistung für Ihre Verkabelung. Die Roh-Patchkabel sind geeignet für die direkte Montage von RJ45-Steckern um Patchkabel herzustellen.

Technische Details:

• Isolierung: HD-PE
• Außenmantelstärke: 0,55 mm nominal
• Außendurchmesser: 5,6 mm nominal
• Zugentlastung: 150 N max.
• Dynamischer Biegeradius: 8x AD mm min.
• Statischer Biegeradius: 4x AD mm min.
• Transport- und Lagertemperaturbereich: -10 °C bis zu +75 °C
• Bertriebstemperaturbereich: -10 °C bis zu +60 °C
• Installationstemperaturbereich: 0 °C bis +50 °C
• Schleifenwiderstand: ≤ 280 Ω km
• Widerstandsunsymmetrie: ≤ 2%
• Isolationswiderstand: ≥ 2000MΩ/km @500V
• Kapazität: nom. 48 nF/km @ 800 Hz
• Kapazitätsunsymmetrie (Paar-Erde): ≤ 1500 nF/km
• Impedanz: 100 ± 15 Ohm @ 10-100 MHz
• NVP: 67%
• Laufzeitverzögerung: nom. ≤ 555 ns/100 m
• Signallaufunterschied: nom. ≤ 50 ns/ 100 m
• Testspannung (DC 1 min) Kern/Kern: 1000V
• Kupplungsdämpfung: ≥ 40 dB
• Kapazität: 40 pF/m nominal @ 800 Hz
• Kapazitätsunsymmetrie (Paar-Erde): 1,5 pF/m max. @ 1 KHz
• Isolationswiderstand: 2 GOhm x km min.
• Schleifenwiderstand: 147 Ohm/Km max. (2% max. resistance unbalance)
• Betriebsspannung: 72 Vdc max.
• Einfügedämpfung: 40 dB
• Phasenverzögerung: 450 nS/100 m max.
• Laufzeitverzögerung: 20 nS/100 m max.
